El proceso

Cómo se fabrica
una figura luminosa

Seis pasos, todos manuales. No hay molde, no hay línea de montaje y no hay dos piezas iguales: es lo que permite fabricar una figura que no existía hasta que alguien la pidió.

Todo empieza en el suelo

El plano del primer paso se traslada a escala 1:1 al suelo del taller. Sobre esa plantilla a tamaño real se suelda el armazón, varilla a varilla, comprobando la silueta contra el dibujo.

De ahí sale todo lo demás: que no haga falta utillaje, que se pueda cambiar el tamaño sin rehacer nada y que una figura nueva no sea una excepción sino el modo normal de trabajar.

Esquema de la plantilla a escala real en el suelo del taller Diagrama en dos planos. Abajo, el contorno de la figura dibujado a tamaño real sobre el suelo, con una retícula de un metro y una figura humana para dar la escala. Encima, el armazón de varilla que se levanta siguiendo ese mismo contorno. plantilla dibujada en el suelo · escala 1:1 1,75 m 1 m
Esquema del trazado de la plantilla a escala real. No documenta una pieza concreta.

Los seis pasos

  1. El dibujo

    Cada figura empieza en un plano a escala: la silueta, las costuras y el reparto de la luz.

    El plano no es solo el contorno. Define por dónde van las costuras —que son las líneas que se verán en la figura acabada— y cómo se reparte la luz por dentro, para que no queden zonas apagadas ni puntos calientes. Es el momento en el que se puede cambiar cualquier cosa sin coste.

  2. El armazón

    Varilla de acero soldada a mano. Es la pieza que aguanta el viento y la que fija la postura.

    Perfil y varilla soldados uno a uno sobre la plantilla del suelo. El armazón es lo que decide la postura definitiva y lo que tiene que resistir la intemperie durante toda la temporada. Las piezas se sirven con base propia.

    Armazón de varilla de acero de una figura, todavía sin forrar

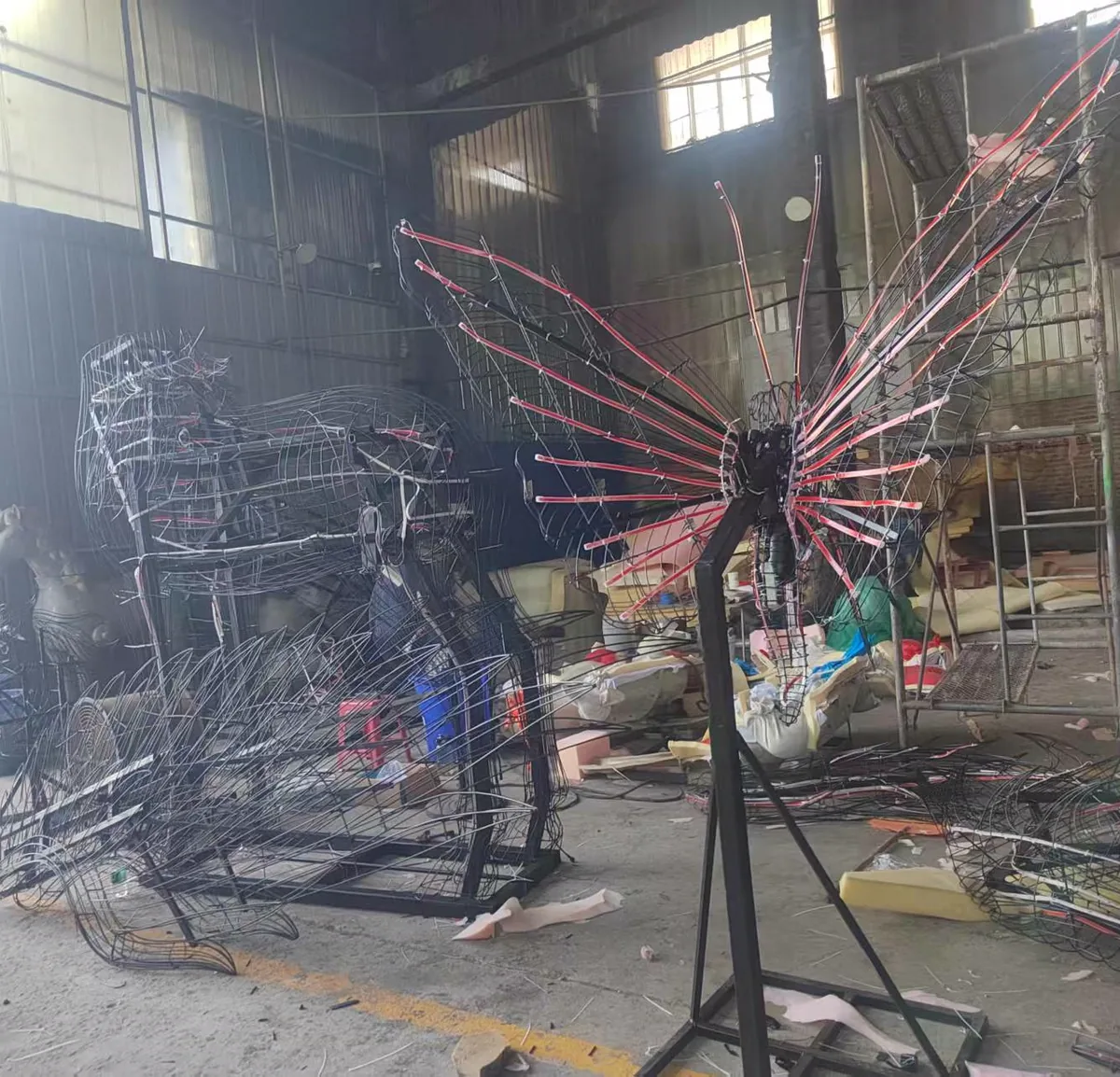

    Armazón de alambre de una mariposa de gran formato, con las tiras de LED ya colocadas sobre las nervaduras de las alas
    El armazón de una mariposa con las tiras de LED ya montadas sobre las nervaduras. Detrás, el de un caballo.

  3. La luz

    Las tiras de LED se colocan por dentro, una a una, para que la figura ilumine pareja y sin sombras.

    La figura se ilumina desde dentro, no con focos exteriores. Por eso el color se ve limpio de noche y la pieza se lee entera de lejos, en lugar de quedar como una silueta con un halo. Se entrega a 220 V y 50 Hz, preparada para la red española, y con el cableado de conexión entre piezas.

    Detalle del cableado y de una tira de LED colocada dentro del ala de una figura

  4. El forrado

    Se cose la seda sobre el armazón. De aquí sale el volumen: la tela tensada es la que da la forma.

    Sedas tensadas y cosidas a mano —satén, tafetán y gasa—. La tela no es un revestimiento: es lo que convierte una jaula de varillas en un volumen. Cada paño se corta para su hueco, y ahí es donde se nota si el plano estaba bien hecho.

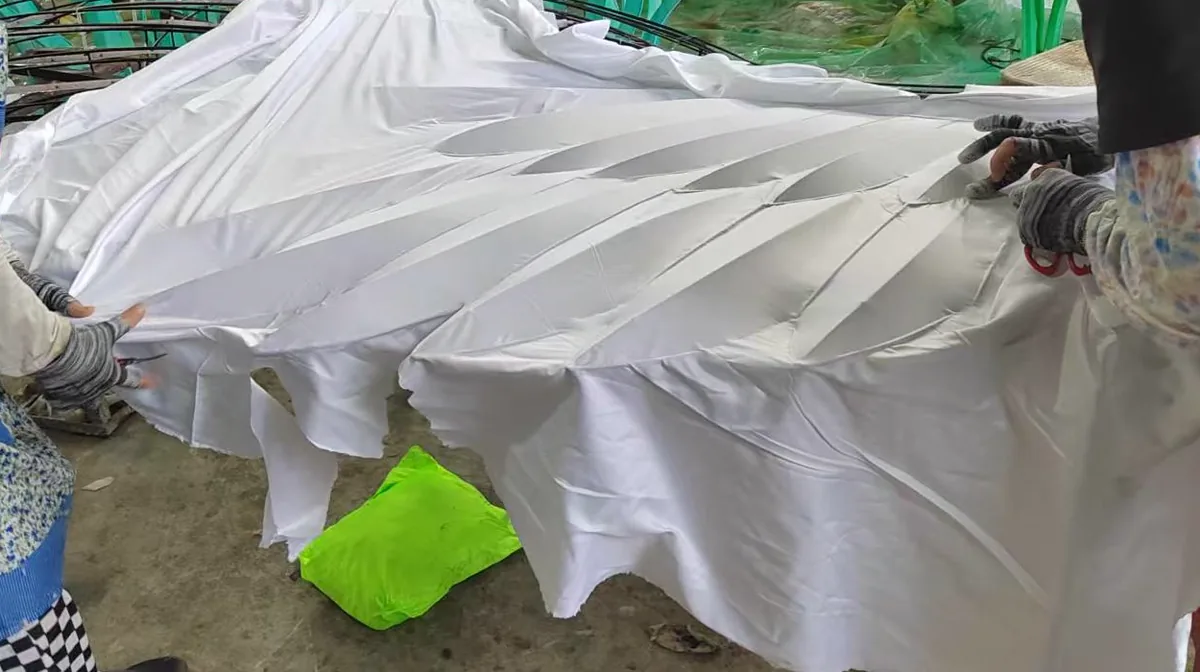

    Dos personas tensando a mano un paño de seda blanca sobre el armazón del ala de una figura
    La seda se tensa a mano sobre el armazón, paño a paño. De aquí sale el volumen.

  5. La pintura

    A mano, sobre la tela ya montada. El color se ajusta mirando la figura encendida.

    Se pinta con la figura ya armada y forrada, no antes: el color cambia según cómo lo atraviesa la luz, así que el ajuste se hace con la pieza encendida. Es también la razón de que se admita una variación del 5 al 10 % respecto a la imagen de referencia.

  6. La entrega

    Sale de fábrica probada y encendida, y llega al emplazamiento con las instrucciones de anclaje, conexión y guardado.

    La pieza se entrega en el emplazamiento. El montaje se presupuesta aparte y lo ejecuta industrial local. Terminada la temporada, se desmonta, se guarda bajo techo y se vuelve a montar al año siguiente: son piezas de varias temporadas, no de un solo uso.

Cómo queda al encenderla

La misma pieza que sale del armazón y del forrado, ya pintada y con la luz dentro. Estas son fotografías de taller, hechas antes de embalar: sin escenografía, sin público y sin retoque.

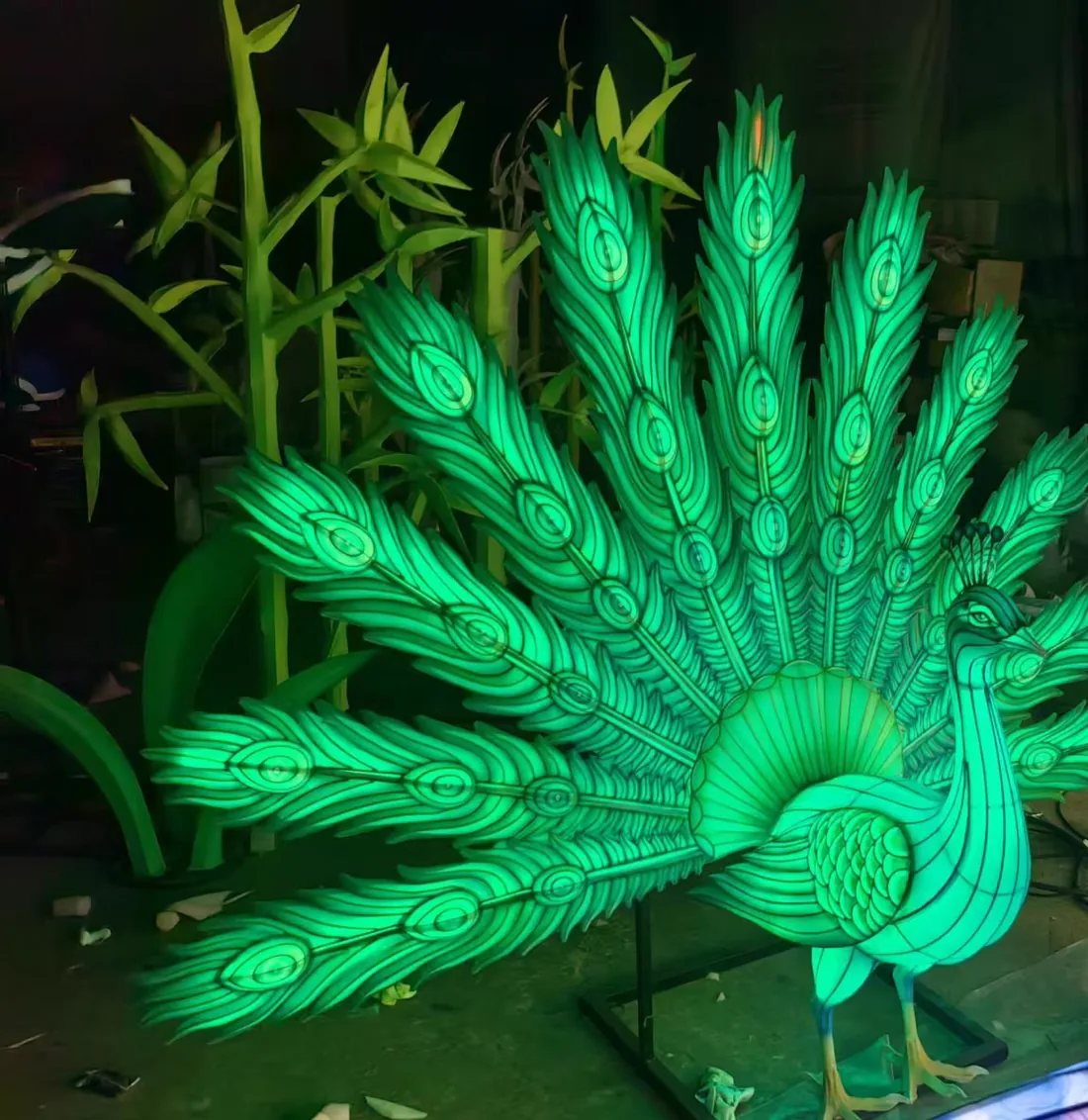

Pavo real luminoso de gran formato con la cola desplegada, iluminado por dentro en verde
Pavo real con la cola desplegada. La luz va dentro, no enfocada desde fuera.

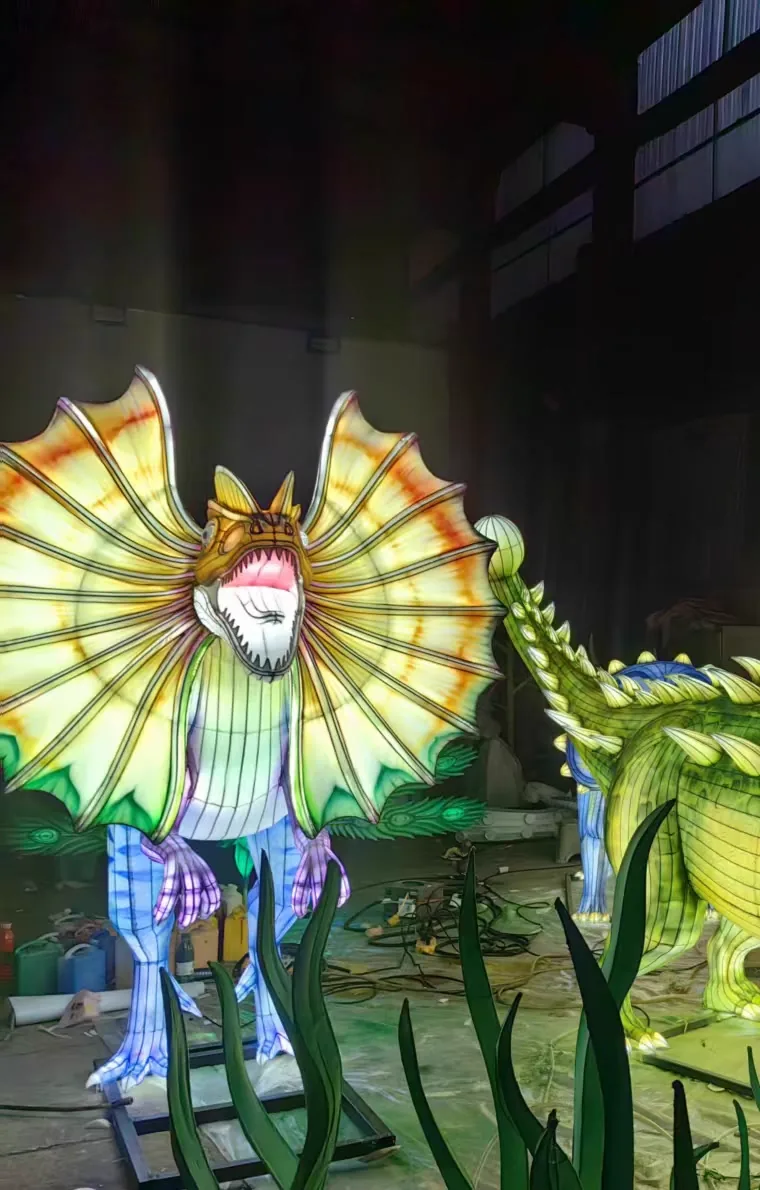

Dilofosaurio luminoso con la gorguera desplegada, encendido en el taller
La gorguera del dilofosaurio, donde se nota el trabajo de costura.

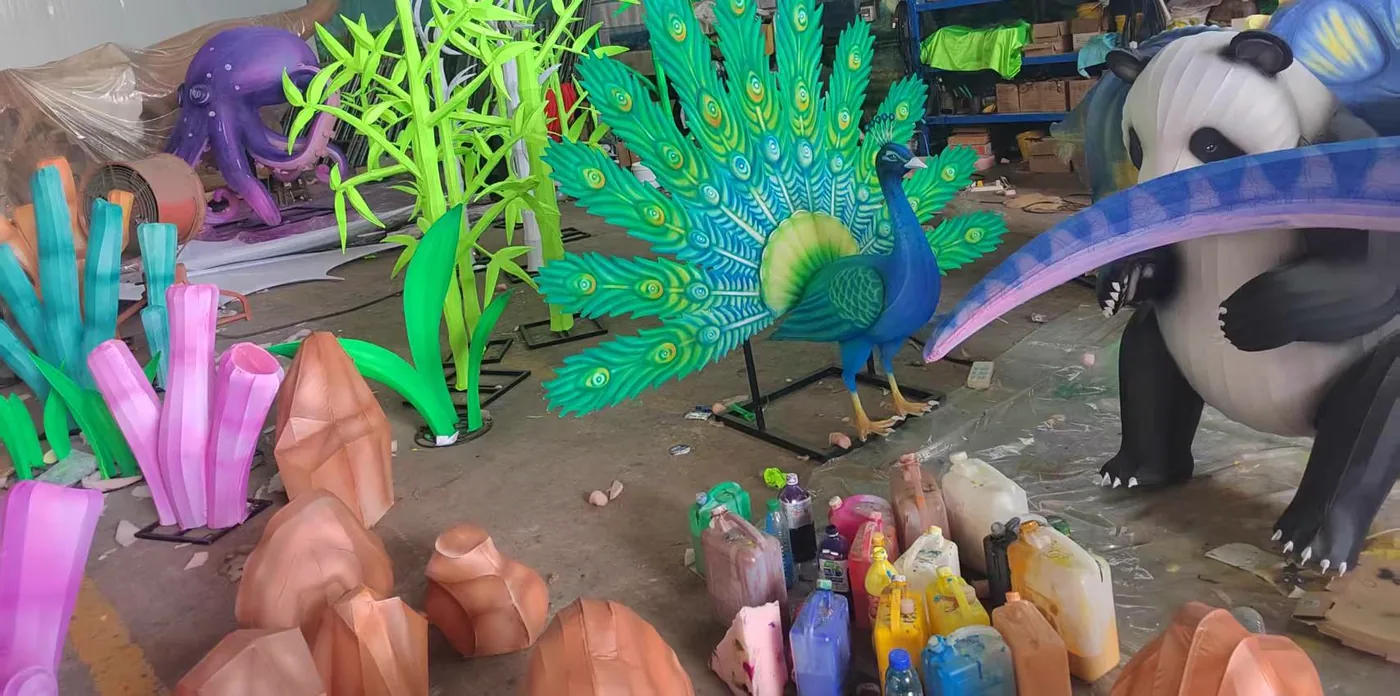

Figuras luminosas apagadas en el taller: pavo real, oso panda, pulpo, bambú y corales
Apagadas y a la luz del día, esperando el embalaje. La seda tensada se ve en su color real.

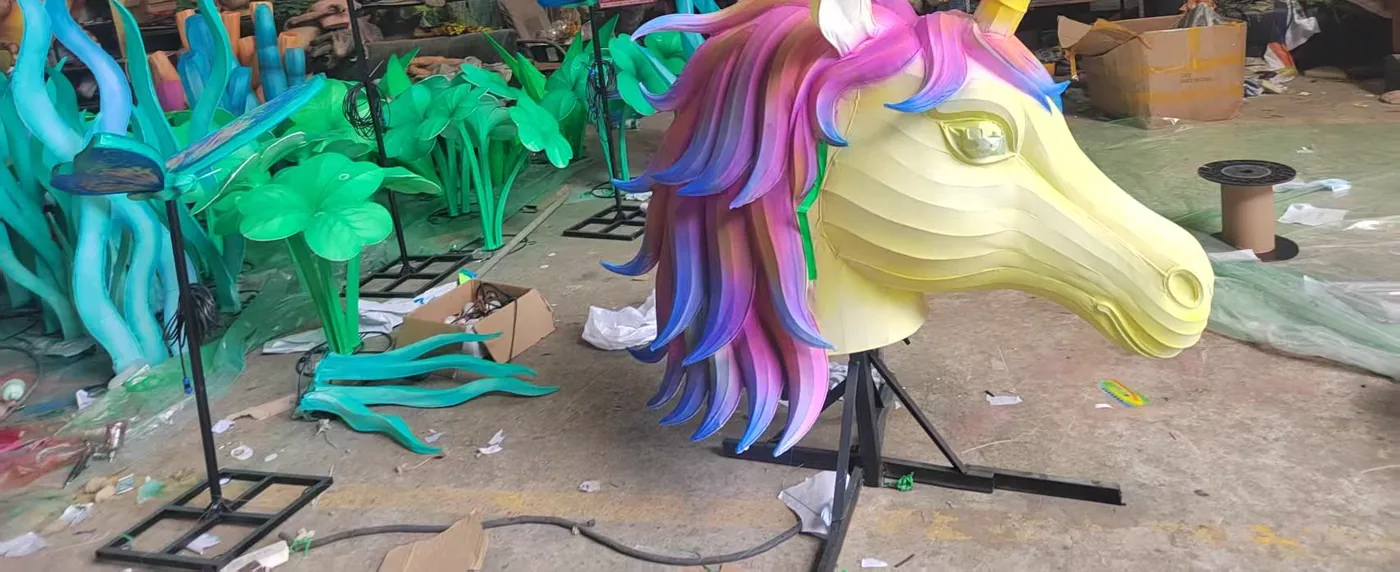

Cabeza de unicornio de gran formato en seda tensada, junto a flores y mariposas luminosas
Una cabeza de unicornio de dos metros, entre flores y mariposas.

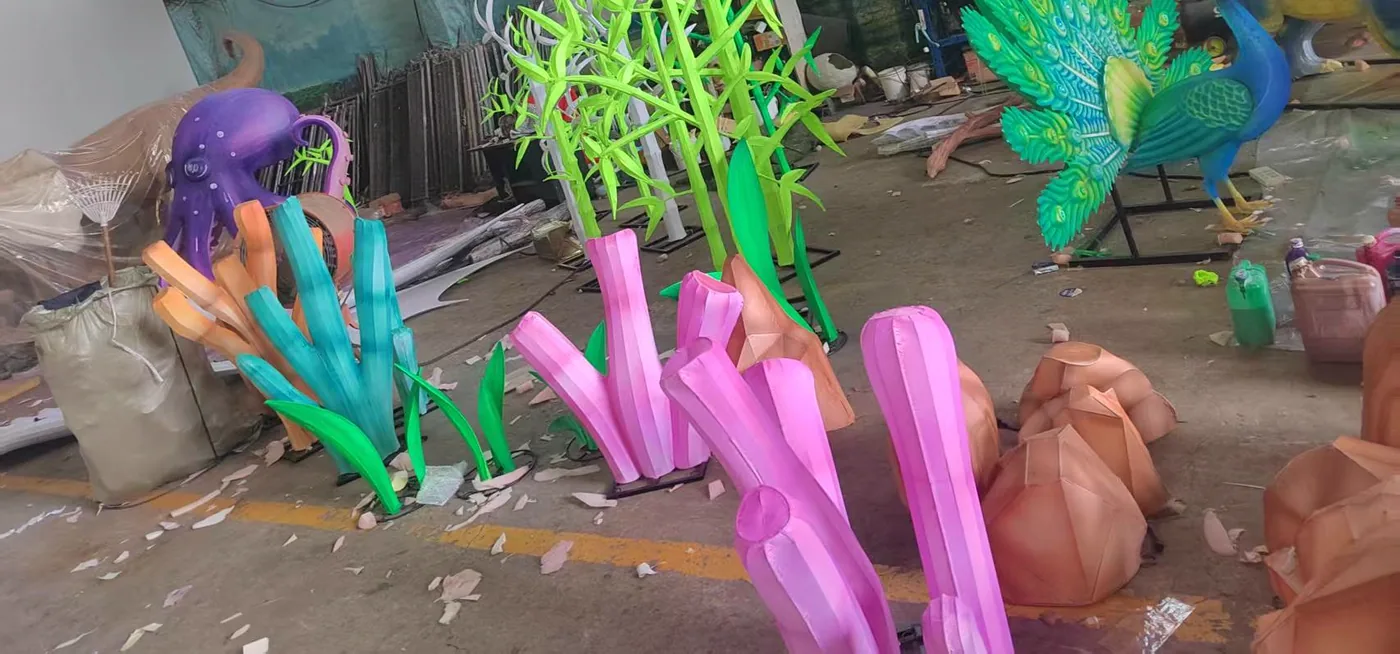

Corales, algas y un pulpo luminosos de gran formato agrupados en el taller
Un fondo marino entero: corales, algas y un pulpo.

¿Tiene una figura en la cabeza?

Este proceso vale igual para una referencia de catálogo que para algo que todavía no existe. Si tiene una idea y un espacio, es suficiente para empezar.
